콘솔의 csync

우선 레트로 게임을 위해서 알아 두어야 할 것은, csync 신호에는 TTL과 75옴의 두 가지 유형이 있다는 점입니다. 대부분의 디스플레이와 프로세서에는 75옴 csync가 필요하지만 일부는 TTL 신호도 받아줍니다. 일반적으로 설정에서 특별히 달리 요구하지 않는 한, 이상적인 형태는 콘솔, 케이블 양쪽 모두 75옴 신호를 출력하고 디스플레이도 75옴 신호를 수신하는 것입니다. 어떤 스위치나 프로세서는 동기 신호가 통과할 때 전압을 변경해 버리기 때문에, 어떤 것이 가장 이상적인 형태인지 기준으로써 알아 두어야 할 필요가 있습니다.

또한 NTSC 콘솔의 경우 컴포지트 비디오 및 루마는 이미 75옴 신호이며 동기화로 사용할 때 라인에 컴포넌트가 별도로 필요하지 않습니다.

---

슈퍼 패미컴(NTSC)

모든 정품 NTSC 슈퍼 패미컴은 멀티 출력 커넥터의 핀 3에서 TTL 싱크 신호를 출력합니다. 슈퍼패미컴 미니는 S-RGB 칩의 핀 18을 멀티 출력의 핀 3에 연결하여 TTL 싱크신호를 얻을 수 있습니다. csync를 사용하는 모든 RGB SCART 케이블은 csync 라인에 330-450옴 저항이 있어야 합니다. 간단히 SCART 플러그에 하나를 추가하기만 하면 됩니다.
csync 라인: 330ohm, 1/4W 저항


메가드라이브 1 / 마스터 시스템

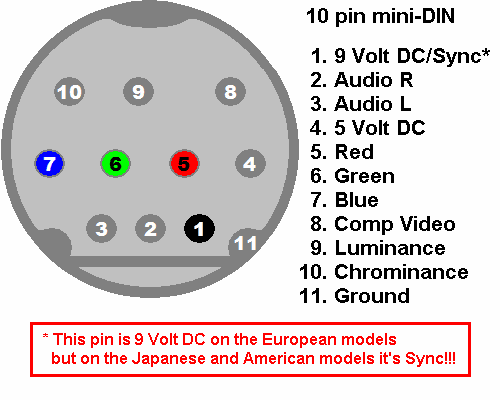

이 콘솔들은 AV 커넥터의 핀 1에서 TTL 동기화를 출력합니다. SMS에서 csync를 사용하는 모든 RGB SCART 케이블에는 SCART 헤드의 싱크 라인에 470옴 저항과 10uF – 220uF / 10v(최소) – 16v 콘덴서(콘솔 쪽이 +로)가 있어야 합니다. 필요 용량은 10uF면 충분하나 일반적으로 구하기 쉬운 220uF를 사용하는 경우가 많습니다. 어느 쪽이든 전압은 10v 미만이어서는 안되며 안전을 위해 16v가 권장됩니다.
csync 라인: 470옴, 1/4와트 저항 및 220uF/16v 콘덴서


세가 새턴

AV 커넥터의 핀 1에서  동기화되는 케이블을 사용하여 csync 신호를 얻을 수 있습니다. 내가 아는 한 모든 모델 1 새턴의 경우 RGB 신호가 이미 메인보드에서 출력되고 있으나, 케이블의 csync 라인에 470옴, 1/4와트 저항 및 100uF, 16v 콘덴서가 필요합니다.
csync 라인: 470옴, 1/4와트 저항 및 220uF/16v 콘덴서


플레이스테이션 1

어떤 버전도 AV 포트를 통해 csync를 출력하지 않습니다. 동기화 신호를 위해서는 luma를 사용하는 것이 차선책이며 어떻게 해서든지 csync가 필요한 경우에는 SCART 플러그에 싱크 스트리퍼를 설치해야 합니다.

또 다른 해결책은 별도의 출력 포트를 만들고 플스의 비디오 칩에서 직접 csync 신호를 얻는 것입니다. 구형 모델은 CXA1645를 사용하여 모든 RGB 신호와 csync 신호를 직접 빼낼 수 있습니다. 보다 나중에 나온 모델은 H7240이라는 훨씬 더 작은 IC 또는 "Sony A2160"이라는 변경된 칩을 사용하는데, 소니 칩의 경우는 오른쪽 아래 그림에 표시된 홀에서 csync 신호를 얻을 수 있습니다. H7240을 가지고 있다면 칩 다리에 직접 납땜해야 하는데, 이는 매우 어렵고 SMD 납땜 경험이 있는 사람만 수행해야 합니다. 자신의 출력을 시스템에 추가할 계획이 없다면 맞춤형 케이블을 사용하여 luma에서 동기화하는 것이 가장 쉽습니다.


플레이스테이션 2 : 플스 1과 마찬가지로 어떤 버전도 AV 포트에서 csync를 출력하지 않습니다. 동기화에 luma를 사용하는 것이 차선책이며 꼭 csync가 필요한 경우 SCART 플러그에 싱크 스트리퍼를 설치할 수 있습니다. 참고로 PS2는 컴포넌트 비디오를 통해 모든 신호를 출력하며 RGsB를 통해 480p를 출력하는 옵션도 있습니다.
